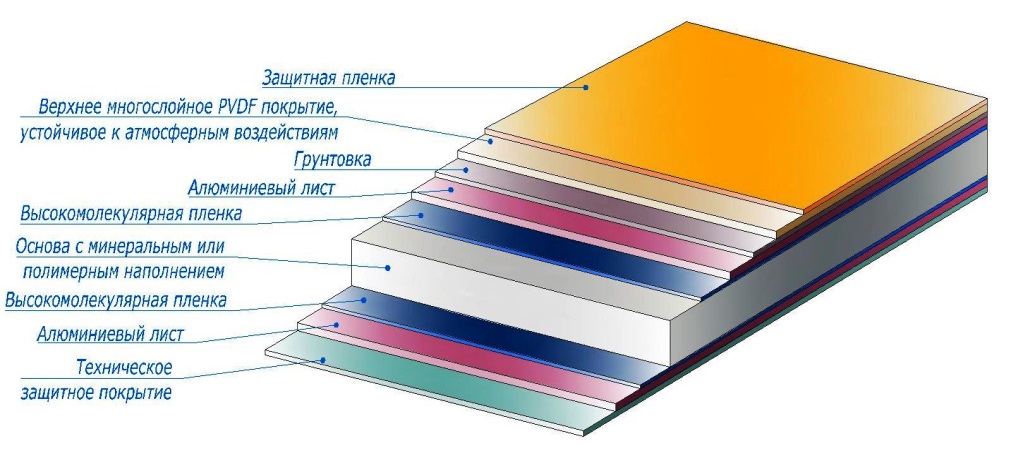

Алюминиевая композитная панель (композит, АКП) представляет собой многослойную плиту, состоящую из двух алюминиевых листов, каждый из которых толщиной до 0,5 мм, и из среднего слоя, основа которого  полимерный или минеральный наполнитель; лицевая сторона панели обрабатывается специальным покрытием (PE или PVDF), обратная сторона грунтуется. Химико-механическое соединение слоев придает композитной панели высокую однородность и стойкость к расслаиванию, а низкая подверженность материала температурной деформации позволяет изготавливать большие фасадные площади. Толщина материала может варьироваться в диапазоне 3-6 мм.

Композит отлично подходит для облицовочных работ, материал легко поддается резке, изгибу под углом, вальцовке, стыковке краев; обладает высокой прочностью, что позволяет при монтаже обойтись без дополнительных армирующих элементов и изоляционных слоев. Кроме того, соотношение жесткости и веса (в зависимости от толщины материала вес кв. м. варьируется от 3 до 8 кг) выгодно отличает его от листового алюминия, стали, фиброцементных плит и керамогранита.

Композитные панели выпускаются в следующих модификациях:

  • Толщина панелей – 3 мм, 4мм. От области применения панелей зависит их толщина, напрямую влияющая на цену материала.
  • Толщина алюминия – 0.21 мм, 0.3 мм, 0.4 мм, 0.5 мм. Алюминиевые листы, входящие в состав панели, должны быть одной толщины. В результате разной толщины алюминиевых листов может создаться внутреннее напряжение в панели, что повлечет за собой ее искривление.
  • Ширина панелей – 1220 мм, 1500 мм. У некоторых из производителей встречается ширина 1180 мм, 1250 мм и 1480 мм.
  • Длина панелей – стандартная длина материала 4000 мм, но при больших объемах заказа возможно изготовление панелей произвольной длины в диапазоне от 2000 мм до 6000 мм.
  • Группа горючести – Г4 (горючие), Г1 или FR (слабо горючие). Группа горючести зависит от наполнения среднего слоя панели.

Композитные панели с классом горючести Г4 имеют в своем составе полимерный наполнитель, который горит под пламенем горелки, выделяет опасный дым и капает, а также продолжает гореть после того, как источник пламени уже убран. Основное назначение таких композитных панелей – отделка внутренних помещений, изготовление рекламной продукции, также они широко используются для облицовки АЗС, создания входных групп и дизайнерских инсталляций.

Группа горючести Г1 или FR (fire-proof, fire-resistant) – слабо горючие. Такие панели в своем составе имеют минеральный композитный наполнитель, который представляет собой вспененный полиэтилен высокого давления с добавлением препятствующих горению негорючих компонентов – антипиренов. По международной классификации материал относится к классу В1 – трудно воспламеняемые – под пламенем горелки загорается через несколько секунд, не выделяя едких дымов, не капает; гаснет при отсутствии пламени. Основное назначение композитных панелей с минеральным наполнителем – фасадное строительство любой высотности и всех функциональных назначений.

Свойства и общие характеристики материала:

  • Прочность, пластичность и легкость
  • Огнестойкость
  • Устойчивость к климатическим воздействиям и УФ-излучению
  • Устойчивость к физическим воздействиям
  • Хорошая температурная, звуко- и виброизоляция
  • Долговечность
  • Широкая палитра цветов
  • Легкость обработки и удобство монтажа
  • Экономичность
  • Простота в уходе

Область применения АКП:

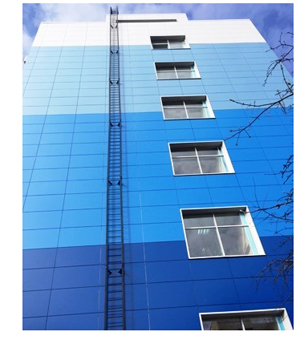

  • Устройство систем навесных вентилируемых фасадов (здания и сооружения различного назначение: АЗС, автосалоны, вокзалы, аэропорты, ТРЦ, гостиницы, бизнес-центры и т.д.).
  • Реконструкция старых зданий.
  • Облицовка границ кровли и кровельных парапетов, балконов, карнизов и козырьков зданий.
  • Изготовление рекламных щитов, объемных букв, вывесок, выставочных сооружений.
  • Изготовление различных коробчатых конструкций.
  • Установка внутрикомнатных перегородок, оформление интерьеров.

Для устройства навесных вентилируемых фасадов алюминиевые композитные панели подлежат раскрою и фрезеровке, в результате которых мы получаем отделочный материал – алюминиевые композитные кассеты с необходимыми размерами и формой. Готовые кассеты крепятся на подсистему НВФ. Подсистема – это конструкция, состоящая из кронштейнов, прикрепляемых непосредственно к стене здания, и направляющих, устанавливаемых на эти кронштейны, что в целом образует каркас для дальнейшего крепления облицовочного материала.

Существует несколько наиболее часто используемых способов монтажа композитных кассет на установленную подсистему НВФ:

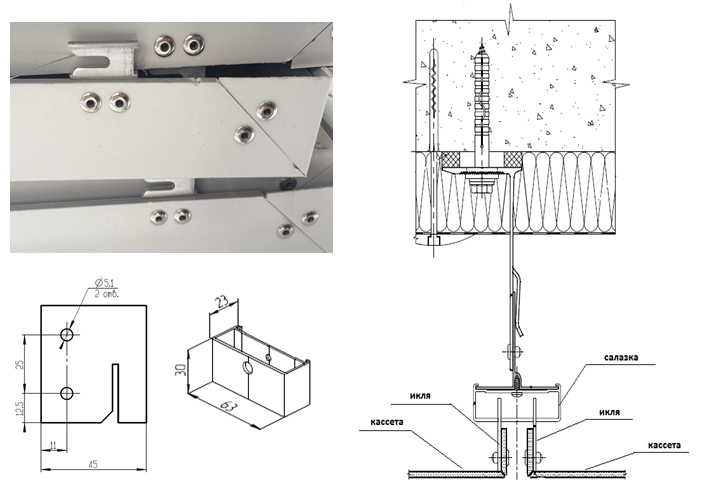

1. Икли. К вертикальным направляющим подсистемы крепятся салазки, рассчитанные под крепление к ним иклей. При помощи заклепок икли монтируются к вертикальным отгибам кассеты, после чего надеваются на салазки, закрепленные на направляющих подсистемы. Монтаж характерен тем, что в процессе сборки кассеты установка иклей занимаем немало времени, требует точности разметки кассет и увеличивает количество используемых заклепок.

2. L-проушины. Наиболее удобный и простой способ монтажа. При раскрое и фрезеровке АКП в вертикальных отгибах кассеты прорезаются L-образные отверстия – «L-проушины», тем самым, исключая необходимость в креплении к ней иклей. Затем при монтаже к вертикальным направляющим подсистемы крепятся салазки, рассчитанные под «L-проушины». Готовые кассеты монтируются на салазки, закрепленные на вертикальных направляющих подсистемы. Специальная L-образная форма отверстий препятствует перемещению кассеты перпендикулярно фасаду. Несмотря на схожесть принципов, монтаж кассет с «L-проушинами» экономичнее и быстрее, чем кассет с иклями, т.к. исключена потеря времени на разметку мест крепления, в связи с отсутствием как таковой операции разметки, и существенно уменьшен расход заклепок.

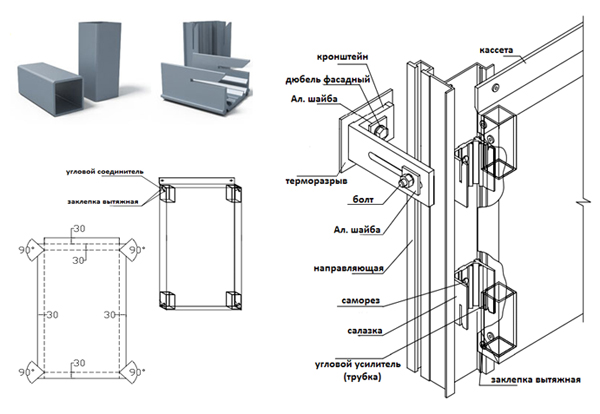

3. Угловые усилители (трубки). К внутренним углам кассеты приклепываются трубки квадратного сечения (угловые усилители/соединители). Эти трубки выполняют функции углового усилителя и ответной части салазки – соединителя. Кассета с трубкой вставляется в пазы салазки и фиксируется в направляющей двумя заклепками. Эта конструктивная особенность позволяет избежать "лишних" заклёпок по сравнению с системами на иклях.

Наша компания работает с ведущими производителями композитных панелей для навесных вентилируемых фасадов. Своим клиентам мы предлагаем материалы, фрезеровку, сборку кассет и монтаж по оптимальному соотношению «цена-качество».
